Uniset Element for WC with EPS housing
Numer produktu
38643001
EAN
4005176865411
- uniwersalna spłuczka do WC, 6 - 9 l
- wyciszająca obudowa styropianowa o zwartej konstrukcji
- 830 x 480 x 130 mm
- łączniki do zamocowania modułu
- szyna ścienna z osprzętem mocującym do montażu pojedynczego
- 2 sworznie mocujące WC
- rozstaw śrub 180/230 mm
- mocowanie ceramiki
- kolanko odpływowe z polietylenu Ø 90 mm
- regulacja głębokości zabudowy
- kształtka redukcyjna Ø 90/110 mm
- zestaw dopływowy i odpływowy
- spłuczka GD2, 6-9 l z następującymi funkcjami:
- ustawienie fabryczne 6l i 3l
- pneumatyczny zawór odpływowy z 3 funkcjami:2-pojemn., Start/Stop lub bez przerywania
- przyłącze wodne ze strony lewej, prawej, od tyłu lub od góry
- armatura I klasy głośności
- izolowana przeciwroszeniowo
- przyłącze wodne ½" z wbudowanym zaworem kątowym i przyłączem
- do montazu pionowego i poziomego
- do instalacji puszki rewizyjno - ochronnej nie są wymagane narzędzia
- preparation for shower toilets with additional accessory 40 899 000 (sold separately)
- do montażu małych przycisków spłukujących niezbędna jest mała puszka rewizyjna 40 911 000 (zamawiana osobno)

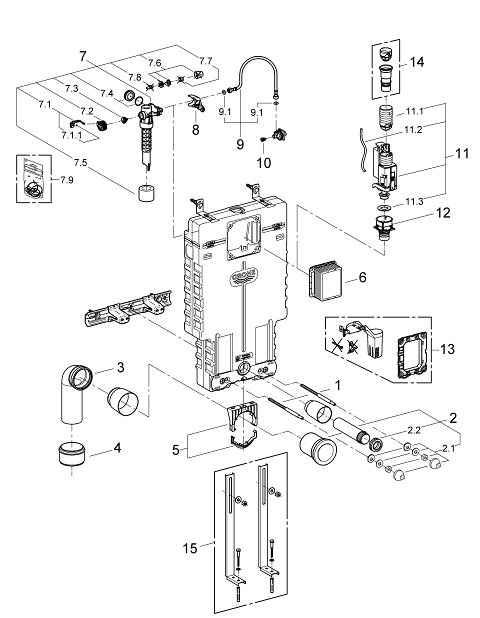

Dane CAD
| Numer pozycji | Opis produktu | Numer zamówienia |
|---|---|---|
| *Opcjonalnie | ||
| 1 | Trzpień gwintowany | 4276400M |
| 2 | Zestaw odpływowy do WC | 37311K00 |
| 2.1 | mocowanie | 43511SH0 |
| 2.2 | łącznik | 37119000 |
| 3 | Kolano odpływowe DN 90 | 42327000 |
| 4 | redukcja do Rapid SL | 42242000 |
| 5 | Uchwyt do kolanka | 42243000 |
| 6 | Puszka rewizyjna | 66783000 |
| 7 | Zawór napełniający | 37095000 |
| 7.1 | Dźwignia | 43734000 |
| 7.1.1 | uszczelka | 4377000M |
| 7.2 | główka zaworu, kompletna | 43536000 |
| 7.3 | uszczelnienia | 4375800M |
| 7.4 | nasadka przykręcana | 43735000 |
| 7.5 | pływak zaworu, 5 szt. | 4379100M |
| 7.6 | zestaw uszczelek | 43722000* |
| 8 | mocowanie | 42246000 |
| 9 | Wąż przyłączeniowy | 42233000 |
| 9.1 | pierścień O | 0319100M |
| 10 | Zawór spustowy AV1 z 2-pojemnościowym spłukiwaniem | 42320000 |
| 10.1 | Extension for overflow pipe | 42313000 |
| 10.2 | Pneumatic hose | 42319000 |
| 10.3 | uszczelka | 42310000 |
| 11 | Gniazdo zaworu do GD2 | 42315000 |
| 12 | Wsporniki nośne | 37304000* |
| 13 | Zestaw do przezbrojenia | 38796000* |
| 14 | Adapter 4,5 l do spłuczki GD2 | 42333000* |
| 15 | Retrofit kit for shower toilets Sensia Arena and IGS | 40899000* |
